Տեխնիկական բնութագրեր
Կտրում տարածք: 1500 * 3000 մմ
Կտրում արագություն `1-8000մմ / րոպե
Գրաֆիկական ձեւաչափը աջակցվում է `AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Դիմում `լազերային կտրում, մետաղի թերթի կտրում
Վիճակը: Նոր
Կտրում հաստությունը `0-30մմ
CNC կամ ոչ: Այո, CNC
Սառեցման ռեժիմ. Ջրի սառեցում
Ծրագրային ապահովման ծրագիր. YASKAWA / EMPOWER
Ծագման տեղը, Anhui, Չինաստան (Հոնկոնգ)
Հավաստագրում. CE, ISO, SGS
Երաշխիք: 2 տարի
Ապրանքի անվանումը. CNC թիթեղ մետաղական լազերային կտրող մեքենա Գինը / Fiber լազերային կտրումը
Կտրող նյութ: Մետաղական Stainless Steel ածխածնային պողպատից ալյումինե
Servo շարժիչ: YASKAWA
Լազերային ղեկավար `Լասերմեկ
ապրանքի նկարագրությունը

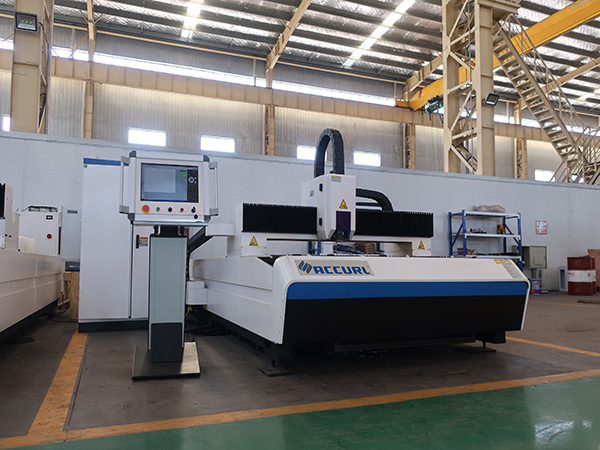

Fiber լազերային կտրող մեքենա
Օպտիկամանրաթելային լազերային կտրումը ստեղծում է բարձր լարման լազերային հզորությունը, որը պետք է կտրվի նյութի մակերեսին:
Լազերային ճառագայթում էներգիան կլանում է նյութի մակերեւույթը, եւ լազերային էներգիան վերածվում է ջերմության, որը հալեցնում կամ նյութը գոլորշիացնում է:
Բացի այդ, գազը կենտրոնացած է կամ պայթեցվում է կտրող տարածքի մեջ, հեռացնելով կամ հարվածել հալած մետաղը եւ գոլորշին կտրված ճանապարհից:
Fiber լազերային կտրման համակարգը ընտրելու հնարավորություն կստանան ավանդական CO2 լազերների նկատմամբ մի շարք առավելություններ, քանի որ դրանց բարձր որակի ճառագայթով Fiber լազերներ թույլ կտան կտրել, տպագրել եւ նշանավորել մետաղական նյութերի լայն տեսականի:
Fiber մեքենաների մեր տեսականին կարելի է սահմանել մի շարք հզորության ելքերում, սկսած 500W եւ մինչեւ, որը կտրամադրի ձեզ մեքենայի հզորությունը կտրելու թիթեղների մետաղները, ինչպիսիք են 12 մմ հաստությամբ չժանգոտող պողպատ, կախված մեքենայի հզորությունից:
Տեխնիկական պարամետր
NO | ԱՆՈՒՆ | Արժեքը | Բաժին |
1 | Max. աշխատանքային տարածք (երկարություն × լայնություն) | 3000 × 1500 | մմ |
2 | X առանցք կտրելու երկարությունը | 1550 | մմ |
3 | Y առանցքի կտրում լայնություն | 3050 | մմ |
4 | Z առանցքի ձգվող հեռավորությունը | 120 | մմ |
5 | X / Y առանցքի դիրքի ճշգրտությունը | 0.05 | մմ / մ |
6 | X, Y- առանցքի կրկնօրինակումի ճշգրտությունը | ± 0.02 | մմ |
7 | Առավելագույն արագություն | 90 | մ / min |
8 | Աշխատանքային Max. Արագացման արագություն | 0.5G | |
9 | Ընդհանուր հզորության պաշտպանության աստիճան | IP54 |
Հիմնական հատկանիշները
1. Dual-drive Gantry- ի մեխանիզմներով ներմուծված դարակ, պինյոն եւ գծային ուղեցույց բարձր արագությամբ կայուն փոխանցման եւ բարձր ճշգրտության համար:
2. Ամբողջ պողպատե զոդում մեքենա, կոպիտ հաստոցներ, հովացման արդյունքում:
3. Համագործակցել է թրթռումային ծերացման բուժման համար, վերացնելով եռակցման եւ հաստոցների սթրեսը, պահպանել երկարատեւ օգտագործումը առանց դիսֆունկցիայի:
4. Աշխատելիս մեծապես բարելավել արձագանքման արագությունը եւ անկողնային կայունությունը:
5. Ճապոնիան ներմուծել servo շարժիչը X, Y, Z առանցքի, բարձր ճշգրտության, բարձր արագությամբ, բարձր մանրադրամ, մեծ աներեսիա, կատարումը կայուն է եւ ամուր:
6. Սերվո շարժիչի համադրությունը ապահովում է մեքենայի արագությունը եւ արագացումը:
7. Օպտիկամանրաթելային լազերային կտրող մեքենայի CNC համակարգերի Windows օպերացիոն համակարգի հիման վրա ինտեգրվում է մի շարք լազերային կտրող հսկողության հատուկ մոդուլներ ավելի լավ գործառույթների համար:
8. Լավագույն մարդկային համակարգչային ինտերֆեյս, հեշտ է գործել:
9. ԱՄՆ Lasermech- ի կողմից արտադրվել է հատուկ կտրելու գլուխ եւ խոշոր հստակեցում, բարձր ճշգրտության ներկառուցվածք եւ առավել կայուն եւ հուսալի կատարման համար:
Տիպիկ Fiber Laser Cutting դիմումները
Ճշգրիտ ճարտարագիտություն:
Բարձր ճշգրտության թերթիկ մետաղի պրոֆիլը:
Մետաղական եւ ոչ մետաղական արտադրանք:
Մասշտաբային բաղադրիչներ նշելու համար, սերիա # ափսեներ, ID- ի տախտակներ, VIN համարներ:
Կիրառվում են արդյունաբերության ոլորտները
Բժշկական
Ավտոմեքենա
Aerospace
Ավիացիան
Մարինե ճարտարագիտություն
Ընդհանուր Արտադրություն
