Տեխնիկական բնութագրեր
Կտրում արագություն `80 մ / րոպե
Գրաֆիկական ձեւաչափը աջակցվում է `DWG, DXF
Դիմում `լազերային կտրում
Վիճակը: Նոր
Կտրում հաստությունը `0-25 մմ
CNC կամ Ոչ: Այո
Սառեցման ռեժիմ. Ջրի սառեցում
Կառավարման ծրագրեր
Ծագման տեղը, Չինաստան Anhui (Հոնկոնգ)
Ապրանքի անվանումը `ACCURL
Հավաստագրում. CE, ISO, SGS

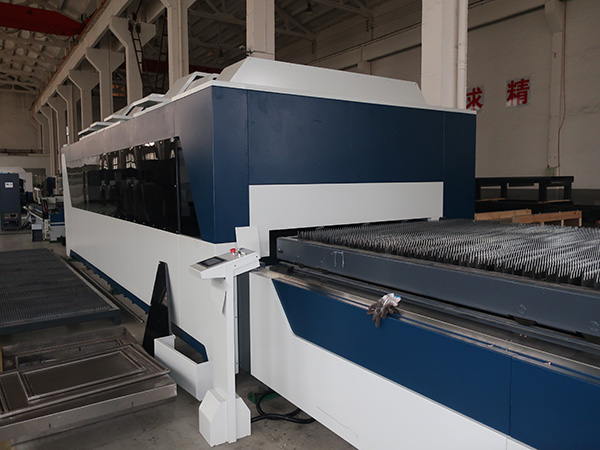

Ապրանքի անվանումը. Fiber Laser Tube & Plate դանակ
Էլեկտրաէներգիայի մատակարարում `5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
կտրող ձեւ: ափսե եւ խողովակ
Աշխատանքային տարածք `1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Տեսակը `Fiber Lasr Cutting
Առավելագույն արագություն `80 մ / րոպե
Խողովակի կտրում տրամագիծը `30 մմ -20 220 մմ
Խողովակի կտրման երկարությունը `6 մ-ից պակաս
X, Y առանցքի դիրքը ճշգրիտ է `0.05 մմ
X, Y առանցքի կրկնության ճշգրտությունը `0.025 մմ
Առեւտրի վաճառքից հետո սպասարկում. Engineers- ը մատչելի է ծառայելու արտասահմանյան մեքենաների համար
Fiber լազերային կտրող մեքենայի առավելությունները.
1. Գերազանց ճանապարհի որակ. Փոքր լազերային կետ եւ բարձր աշխատանքի արդյունավետություն, բարձրորակ:
2. Բարձր կտրման արագություն. Կտրման արագությունը 2-3 անգամ ավելի է, քան նույն CO2 լազերային կտրող մեքենան:
3. Կայուն վազք `ընդունելու աշխարհի լավագույն ներմուծման օպտիկամանրաթելային լազերները, կայուն աշխատանքը, առանցքային մասերը կարող են հասնել 100.000 ժամվա ընթացքում:
4. Ֆոտոէլեկտրական փոխակերպման բարձր արդյունավետություն. CO2 լազերային կտրող մեքենայի հետ համեմատած, օպտիկամանրաթելային լազերային կտրող մեքենան ունի երեք անգամ ֆոտոխցիկային փոխակերպման արդյունավետություն:
5. Ցածր արժեք. Պահպանեք էներգիան եւ պաշտպանեք շրջակա միջավայրը: Ֆոտոէլեկտրական փոխարկումը կազմում է մինչեւ 25-30%: Ցածր էլեկտրաէներգիայի սպառումը, CO2- ի ավանդական CO2 լազերային կտրող մեքենայի մոտավորապես 20% -30% է:
6. Ցածր սպասարկում. Օպտիկամանրաթելային փոխանցման կարիք չկա, արտացոլելու ոսպնյակ, պահպանման ծախսերը:
7 Հեշտ գործառույթներ. Օպտիկամանրաթելային փոխանցում, օպտիկական ուղիների ճշգրտում:
Տեխնիկական պարամետրեր
Արդյունավետ աշխատանքային տարածք (մմ) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max խողովակի տրամագիծը | 200 մմ (կարելի է հարմարեցնել 600 մմ) | ||
Խողովակների երկարությունը | 6 մմ | ||
Z առանցքի հարված | 120 մմ | ||
Առավելագույն արագություն | 60 մ / րոպե | ||
X, Y առանցքի դիրքի ճշգրտությունը | 0.05 մմ | ||
X, Y կրկնելիության ճշգրտությունը | 0.025 մմ | ||
Լազերային աղբյուր | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
Ածխածնային պողպատից | ≤10 մմ | ||
Չժանգոտվող պողպատ | ≤ 4 մմ | ||
Ալյումին | ≤ 4 մմ | ||
Ստանդարտ կազմաձեւում
Էլեկտրաէներգիայի մատակարարում | Raycus / IPG | ||
Fiber կտրում գլուխ | Ռայթուլը | ||
Մեքենայի մարմինը | TAYOR- ը | ||
Cross Beam- ը | TAYOR- ը | ||
Աշխատանքային սեղան | TAYOR- ը | ||
Փոխանցումատուփ | Apex | ||
X, Y դարակ եւ պինիոն | Շվեդիա Linden | ||
Ball պտուտակով | Թայվան Hiwin | ||
երկաթուղին | Թայվան Hiwin | ||
Օդաճնային համակարգ | Ճապոնիայի SMC | ||
սառեցման համակարգը | Թեյլոր | ||
Էլեկտրական բաղադրիչներ | Schneider | ||
Կառավարման համակարգ | CypCut- ը | ||
AC servo շարժիչը եւ վարորդը | Յասկավա | ||
CAD / CAM ծրագրային ապահովում | Smart Nest- ի պրոֆեսիոնալ | ||
Կտրում պարամետր(700 լ լազերային հզորություն դեպքում)
Լազերային հզորություն (W) | Նյութ | Հաստություն (մմ) | Արագություն (մ / min) | Կտրում գազ |
700W | Չժանգոտվող պողպատ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Ածխածնային պողպատից | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Էլեկտրաէներգիայի ընդհանուր արժեքը
Նյութեր | Power (kw) | Ընդհանուր հզորություն (kw / h) | Ընդհանուր արժեքը (ԱՄՆ / ժամ) |
Լազերային | 2.9 | ≦ 20.9 | USD2.0 (Հաշիվներ 60% ընդհանուր բեռի համար) |
մեքենա | 9.5 | ||
չիլլեր | 4.5 | ||
Օդային կոմպրեսոր | 4 |
Գազի արժեքը
Գազի տեսակը | Գինը (USD / մխոց) | Հզորություն (Min / գլան) | Արժեքը (USD / H) | Նշում |
O2 | 2.5 | 60 | 2.5 | 1 մմ ածխածնի պողպատ |
N2 | 4.2 | 15 | 16.5 | 1 մմ ածխածնի պողպատ |
Հեղուկ N2 | 55 | 120 | 4.5 | 1 մմ չժանգոտվող պողպատ |
Օդը | 1.1 (օդային կոմպրեսոր) | պակաս 2 մմ ածխածնի պողպատից, որակի կտրում |
Տեղադրման պայմանները
Վաճառողի անձնակազմը կստուգի տեղադրումը հետեւյալի մեջ.
1) տեղադրում եւ հավաքում
2) մեքենայի տեղադրումը եւ աշխատանքային աղյուսակը
3) մալուխների եւ ճկուն խողովակների շահագործումը մուտքի կետից
4) Էլեկտրական մալուխների եւ գազի ճկուն խողովակների միացումը մեքենային
Ուսուցման պայմանները
Գործարկումից հետո Վաճառող տեխնիկը կսկսի դասընթացը:
Հաճախորդը պետք է տրամադրի բավարար նյութական եւ ծախսային միջոցներ `վերապատրաստման համար բավարար ավարտը ապահովելու համար:
Դասընթացը բաղկացած կլինի հետեւյալ կետերից.
1) մեքենայի նկարագիրը
2) Վերահսկողության առանձնահատկությունները եւ շահագործումը
3) մեքենաների սպասարկում եւ ճշգրտում
4) մեքենայի հսկողություն
Մեքենայի օպերատորի վերապատրաստումը համատեղվում է տեղադրման եւ շահագործման հետ, հետեւաբար անձնակազմը պետք է հասանելի լինի բոլոր ժամանակներում:
