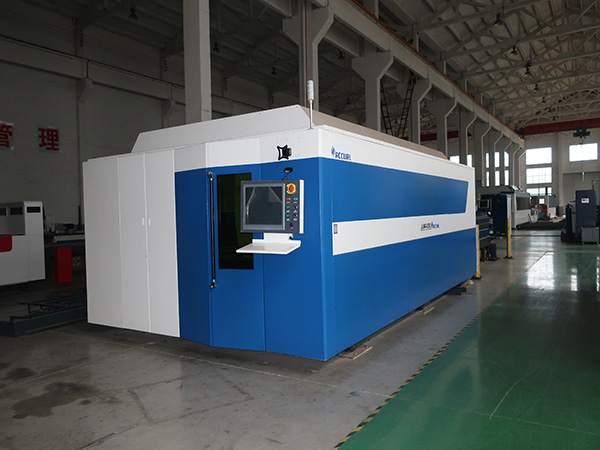

չժանգոտվող պողպատից օպտիկամանրաթելային լազերային կտրող մեքենա թիթեղների մետաղի մշակման համար

Չժանգոտվող պողպատից օպտիկամանրաթելային լազերային կտրող մեքենա թիթեղների մետաղի մշակման համար

Տեխնիկական բնութագրեր


Կտրում տարածք: 3000 * 1500 մմ
Կտրում արագություն `30 մ / րոպե
Գրաֆիկական ձեւաչափը աջակցվում է `AI, PLT, DXF, BMP, LAS, DXP
Դիմում `լազերային կտրում
Վիճակը: Նոր
Կտրում հաստությունը `0-30մմ
CNC կամ Ոչ: Այո
Սառեցման ռեժիմ. Ջրի սառեցում
Կառավարման ծրագրեր
Ծագման տեղը, Anhui, Չինաստան (Հոնկոնգ)
Հավաստագրում. ԵԽ, ISO, SGS, CCC
Երաշխիք: 1 տարի
Լազերային աղբյուր. IPG / Raycus / nNIGHT / MAX
Կտրում գլուխը `Precitec / Raytools / OSPRI / WSX
Servo տեսակը: Servo շարժիչ
Հովացման համակարգ
Լազերային հզորություն `500/750/1000/1500/2000 / 3000w կամ հարմարեցված
Աշխատանքային տարածք `1500 * 3000 մմ
Կտրող նյութեր `ածխածնային պողպատից / չժանգոտվող պողպատից / ալյումինե / պղինձ
Էլեկտրական բաղադրիչ. Ֆրանսիական Schneider
Փոխանցման համակարգ `YYC

Ապրանքի կիրառումը


CL-G3015A CNC մանրաթելային լազերային կտրող մեքենա լազերային կտրող սարքերի ամբողջական փաթեթ է, որը ինտեգրված է օպտիկամանրաթելային լազերային, chillers, մանրաթելային կտրող գլանների, կտրում հաստոցների գործիքներ, հսկման համակարգ, ջրի համակարգ, օդային արդյունահանման համակարգ եւ այլն: Ամբողջ մեքենան ընդունում է ֆիքսված գործվածք եւ շարժական դարպասի կառուցվածք: Այն երկկողմանի, երեք առանցքի վերահսկվող CNC լազերային կտրող մեքենա է: Նրանց թվում են, XY- ի առանցքի կապը գիտակցում է ինքնաթիռի հատման կերակրման Z axis լողացող հետեւող ուսի մակերեւույթը: Սարքավորման չորս CNC հաստոցները ղեկավարվում են գլանվածքով, իսկ X, Y, Z առանցքի հատվածը կախված է AC servo տրավմատիկ դարակից, որոնցից X, Z առանցքը կախված է AC servo հանդերձանքով: Հիմնական մահճակալը, Y լիսեռը ընդունում է պողպատե կառուցվածքային ճառագայթը, դինամիկ կատարումը, որի մեջ լազերային կտրող գլուխը, AC servo շարժիչը, գնդիկային պտուտակավոր զույգը, շարժակազմի ուղեկից զույգը, ռեդուկտորը, հանդերձում եւ դարակ զույգը բոլորն ընտրում են հայտնի ապրանքանիշ: CNC համակարգը ընդունում է տեղական բրենդային լազերային հատուկ թվային հսկողության համակարգը, կարգավորելու մասնագիտական կտրման հսկման ծրագրաշարը եւ օժանդակ ծրագրավորման ծրագրերը: Կոմպակտ կառուցվածքը, բավարար կարծրություն, լավ հուսալիություն եւ բարձր կտրման արդյունավետություն:
CNC մանրաթելային լազերային կտրող մեքենան հարմար է չժանգոտվող պողպատից, ածխածնային պողպատից, խառնուրդ պողպատից, սիլիկոնային պողպատից, ցինկապատ պողպատից ափսեի, ալյումինե խառնուրդի, տիտանի խառնուրդի եւ այլ մետաղական նյութերի պատրաստման համար:

Հիմնական հատկանիշները


1. Շարժվող գամասեղի ճառագայթը ընդունում է նոր կառուցվածքային նմուշներ, ինչպես նաեւ նոր արտադրական պրոցեսներ, որոնք պահպանել են կայունություն բարձր արագությամբ եւ կատարել լայնածավալ ալյումինե խառնուրդ `լայն երկարությամբ լայնությամբ: Սա քաշի 12% -ով կրճատվել է եւ ձուլման ճառագայթների համեմատությամբ ավելացել է 20% -ով:
2. CNC համակարգը, որը գրված է մարդկային համակարգչային փոխազդեցության ինտերֆեյսով, որն ընդունում է չինարեն եւ անգլերեն հսկողության ծրագրեր, գործել է ավելի պարզ եւ հարմար:
3. Խոշոր տեսքով կտրող տարածքը, քանի որ կան երեք բաց կողմեր, որոնք ավելի հեշտացնում են հումքը բեռնելու եւ բեռնաթափելու համար: Այն կարող է կիրառվել տարբեր տարածքներում:
4. Էլեկտրակառավարման կաբինետում օգտագործվող միջնակարգ կառուցվածքը կարող է հանդիպել տարբեր տարածքային միջոցառումների:
5. Կտրող պալատը ընդունում է շարժական ցանց, ճշգրիտ գիտակցելու անվերջ կտրումը եւ պահպանելու ինչպես նյութական, այնպես էլ կտրման ժամանակը:
6. Հիմնական մասում փոշու հեռացման կառուցվածքը ավելի արդյունավետ է դառնում, քանի որ կցված սարքը պատրաստում է կտրելու հատվածին: Սա նաեւ փոշու հեռացման սարքը լազերից խուսափելու համար երկար կյանք ապահովելու համար:
7. Այս հատուկ նախագծված լազերային կտրող գլուխը կարող է անել որոշակի հաստությամբ նյութի բարձր արդյունավետության կտրումը, առանցքային հեռավորության ճշգրտման, կենտրոնացված տրամագծի եւ ճառագայթային կտրման տարածության, ուժեղ ուժի, բեռի նյութի եւ առջեւի եւ ետքի համար, բոլորը լավ են անում խնայել ժամանակը.

Տեխնիկական պարամետրեր


Կտրում շրջանակը (մմ)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X Axis հարված (մմ)
1525
1525
1525
2025
2025
Y հատվածի հարված (մմ)
3050
4050
6050
4050
6050
Z առանցքի հարված (մմ)
300
300
300
300
300
XY առանցքի տեղադրման ճշգրտությունը (մմ)
± 0.03
± 0.03
± 0.03
± 0.03
± 0.03
Վերականգնման ճշգրտություն (մմ)
± 0.02
± 0.02
± 0.02
± 0.02
± 0.02
Լազերային ուժ (w)
500/750/1000/1500/2000/3000/4000/6000

Մեր ծառայությունը


Նախնական վաճառքի ծառայություն

* Հարցման եւ խորհրդատվական աջակցություն:

* Նմուշառման փորձարկում:

* Դիտեք մեր գործարանը:

Հետո վաճառքի ծառայություն

* Դասընթացը, թե ինչպես տեղադրել մեքենան, վերապատրաստել, թե ինչպես օգտագործել մեքենան:

* Ինժեներները մատչելի են ծառայության արտերկրում:
