Տեխնիկական բնութագրեր
Կտրում տարածք: 3000 * 1500 մմ
Կտրում արագություն `86 մ / րոպե
Գրաֆիկական ձեւաչափը `BMP, DWG, DXF, PLT
Դիմում `լազերային կտրում
Վիճակը: Նոր
Կտրում հաստություն. Նյութեր
CNC կամ Ոչ: Այո
Սառեցման ռեժիմ. Ջրի սառեցում
Կառավարման ծրագրեր. Cypcut1000
Ծագման տեղը, Anhui, Չինաստան (Հոնկոնգ)
Հավաստագրում. CE, ISO, SGS
Երաշխիք: 1 տարի
Մոդել: FC1530

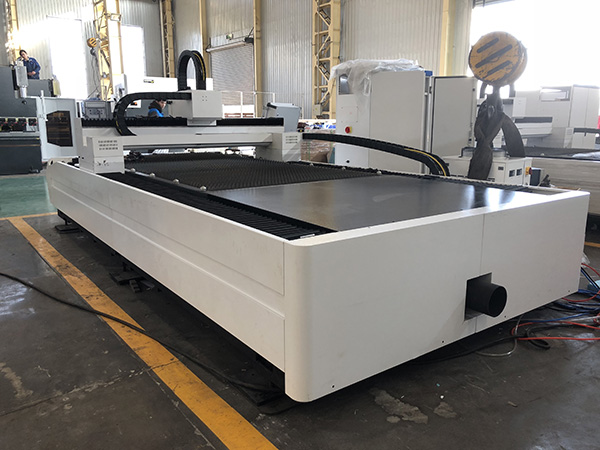

Ապրանքի անվանումը. Fiber Laser Metal Cutting Machine
Լազերային ալիքի երկարությունը `1080 նմ
Օպերացիոն ջերմաստիճանը `10 ~ 40 ℃
Նվազագույն կարի լայնությունը `0.1 մմ
Աշխատանքային չափը `3000 * 1500 մմ
Կրկնել ճշգրտությունը `± 0,03 մմ
Running արագությունը `128 մ / րոպե (ըստ տարբեր նյութերի հաստությամբ)
Լազերային հզորությունը `500W
Կառավարման համակարգ
Կազմաձեւում `
1. Ընդունել արդյունաբերական ծանր պարտադիր պողպատե կառուցվածք, ափսեի պողպատե համատեղ զոդում քառակուսի խողովակի պողպատով, ջերմային բուժման պայմաններում, երկար ժամանակ չի օգտագործվում:
2. Ընդունեք NC pentahedr- ի մշակում, մրթմրացում, ձանձրույթներ, փորվածքներ եւ այլ մշակումներ, ապահովելու բարձր վերամշակման ճշգրտություն:
3. Կարգավորել հետ Ճապոնիա THK գծային երկաթուղի բոլոր առանցքների համար երկարատեւ մշակման համար երկարատեւ եւ բարձր ճշգրտություն ապահովելու համար:
4. XY առանցքը կարգավորել բարձր ճշգրտությամբ grinding տիպի հանդերձում դարակ, Ճապոնիայի Shimpo reducer, բարձր արագությամբ եւ ճշգրտությամբ կարելի է ապահովել, Z առանցքը փոխանցում է բարձր ճշգրտությամբ շարժական գնդիկի պտուտակով:
Ընդունել Ֆրանսիա Schneider AC servo համակարգը բոլոր առանցքների, ավելի մեծ ուժի, սերտ ցիկլի հսկողության, բարձր ճշգրտության դիրքի, ավելի ուժեղ թորման ուժի, դինամիկ համապատասխան ժամանակի ավելի կարճ է, եւ գերբեռնվածության դիմադրողականությունը կարող է ուժեղ լինել:
6. Ընդունել արդյունաբերական օպտիկական մանրաթելային կտրման համակարգը, հեշտ տեղադրման, սպասարկման եւ ավտոմատ կազինոների հիման վրա կառուցված խցիկի մոդուլը, ներկառուցված գործընթացը, ապահովում է բարձրորակ կտրման ազդեցություն:
7. ընդունեք պրոֆեսիոնալ WSX, Raytools լազերային կտրող գլուխըներկրվող օպտիկական ոսպնյակը, ավելի կենտրոնացված տեղը, ավելի հստակ է կտրում գծերը, ավելի բարձր արդյունավետություն եւ ավելի լավ մշակման որակ:
8. Օպտիկամանրաթելային լազերային հաղորդումը, ճկուն վերամշակումը, կատարում է բարձր ճշգրտության կտրումը խարիսխի կետում:
9. Համատեղելի բազմակի ծրագրային ապահովմամբ, կարող է նախագծել գաղափարախոսություն եւ տառեր, ինչպես ցանկանում եք, գործելով պարզ, ճկուն եւ հեշտ:
Մոդել | ճշգրիտ 1325 | ճշգրիտ 1530 | ճշգրիտ 1540 | ճշգրիտ 1560 | |
աշխատանքային չափ (X & Y) (MM) | 1300*2500 | 1500*3000 | 1500*4000 | 1500*6000 | |
Լազերային միջավայր | Fiber լազերային | ||||
Լազերային հզորություն | 800W, 1000W, 1500W, 2000W (ըստ ցանկության) | ||||
Կտրում հաստություն | Ըստ նյութի եւ իշխանության | ||||
Ուղիղ երթուղու լայնությունը | 0.1 մմ | ||||
Կրկնել ճշգրտությունը | ± 0.05 մմ | ||||
Նպատակը | Կարմիր կետերը | ||||
Ալիքի երկարությունը | 1080 նմ | ||||
Էլեկտրամատակարարում | 220-380V / 50HZ |
Դիմում
Կիրառելի դաշտ: կարող է օգտագործվել տարբեր մետաղի թերթերի վերամշակման համար, հիմնականում կիրառելի է բարձր արագությամբ եւ բարձր ճշգրտությամբ կտրելու համար չժանգոտվող պողպատից, ածխածնի պողպատից, մանգանի պողպատից, ցինկապատ թիթեղից, խառնուրդ թերթից եւ հազվագյուտ մետաղական նյութերից:
Կիրառելի արդյունաբերությունհյուրանոց, խոհանոցային սարքավորումներ, ապարատային ապրանքներ, ավտոմոբիլային արտադրություն, մեխանիկական սարքավորումներ, ցուցադրման սարքավորումներ, ճշգրտության մասեր, էլեկտրական սարքավորումներ, վերելակ սարքավորումներ, լուսավորման սարքավորումներ, ավտոմոբիլային ձեւավորում եւ այլ արդյունաբերական:
Հիմնական հատկանիշները:
Բարձր հզորության servo շարժիչ, ապահովում է ավելի արագ վազում արագություն:
Բարդ արդյունաբերական պողպատե կառուցվածք, ցածր ռեզոնանս, բարձր արագությամբ վազում, ավելի կայուն:
Ավտոմատ կենտրոնանալով կտրելու գլուխը, հաստ փափուկ պտտումը եւ կտրումը ավելի կատարյալ:
Ընդունեք խելացի գազի սարք, ավելի հարմար վերամշակման համար:
Ավելի շատ գործառույթ ունեցող ավելի հմուտ արդյունաբերական հսկողության համակարգ:
