Տեխնիկական բնութագրեր
Կտրում արագությունը `0-30000մմ / րոպե
Գրաֆիկական ֆորմատը աջակցվում է `AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Այլ
Դիմում `լազերային կտրում
Վիճակը: Նոր
Կտրում հաստությունը `6 մմ
CNC կամ Ոչ: Այո
Սառեցման ռեժիմ. Օդային սառեցում
Control Software: FSCUT2000, Chutian հատուկ կտրման ծրագրային ապահովում
Ծագման տեղը, Anhui, Չինաստան (Հոնկոնգ)
Հավաստագրում. CCC, ISO
Առեւտրի վաճառքից հետո սպասարկում. Engineers- ը մատչելի է ծառայելու արտասահմանյան մեքենաների համար
Դիմումի դաշտերը
մեքենան ընդունում է առավել զարգացած IPG / SPI լազերային, համատեղելով Gantry CNC մեքենան, որը նախագծված է մեր ընկերության եւ բարձր ամրության եռակցման մարմնի կողմից, խոշոր CNC ֆրեզերային հաստոցով բարձր ջերմաստիճանի հովացման եւ ճշգրտության արդյունքում: Այն ունի լավ կոշտություն եւ կայունություն, ճշգրիտ գնդակի պտուտակներով, գիծային ուղեցույցի սկավառակակիր: Այն հիմնականում 8 մմ-ից ցածր մետաղի կտրում է բարձր արագությամբ եւ բարձր ճշգրտությամբ: Օպտիկամանրաթելային լազերային մի շարք առավելություններ ունի, ինչպիսիք են բարձր ճառագայթների որակը, բարձր պայծառությունը, բարձր փոխակերպման սակագները, չօգտագործված, կայուն եւ հուսալի շահագործումը ցածր արժեքի եւ փոքր չափի եւ այլն: Օդի օժանդակող կտրումը լազերային կտրումը առավել առաջադեմ մակարդակն է , որը հատկապես հարմար է չժանգոտվող պողպատի, խառնուրդ պողպատե ճշգրտության կտրումը: Այն լայնորեն կիրառվում է մետաղական արտադրանքի, սարքավորման, ճշգրտության մեքենաների, ավտոմոբիլային մասերի, ակնոցների, ոսկերչական իրերի, պիտակավորման, էլեկտրոնիկայի, խաղալիքների, գովազդային եւ այլ ոլորտներում:
Մեքենայի նկարագրությունը `
1. Ապրանքի սխեման եւ կազմը

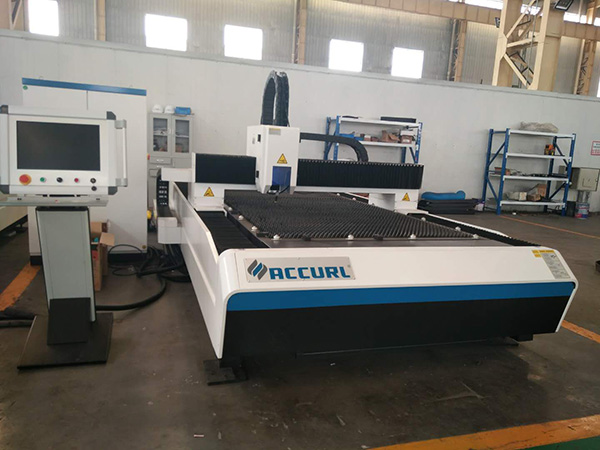

Օպտիկամանրաթելային լազերային կտրող մեքենա բաղկացած է մանրաթելային լազերից, կտրելով գլուխը, հսկիչ համակարգը, հովացման համակարգը, մեքենայի միավորը, արտանետման դեգուստացման համակարգը եւ այլն:
2. Ապրանքի կատարումը
Լայնորեն օգտագործվում է մետաղի կտրում, ինչպես ածխածնային պողպատից, չժանգոտվող պողպատից, խառնուրդ պողպատից եւ այլ մետաղական նյութերից: Բացի այդ, մենք կարող ենք մշակել տարբեր ձեւեր եւ չափերի մասեր; կտրելու բոլոր տեքստերը, լոգոն եւ օրինակ:
Կտրում շարք: Board 3000mm * 1500mm,
Ածխածնի կտրելու հաստությունը `0.2 մմ -6 մմ
Կտրող լայնություն `0.08-0.15 մմ
X, Y, Z առանցքի շարժիչը 3000 մմ * 1500 մմ է: 100 մմ
Դիրքորոշման ճշգրտությունը `± 0.05 մմ / 1000 մմ
Կրկնել դիրքորոշման ճշգրտությունը `± 0,03 մմ / 1000 մմ
Ստանդարտ մեքենայի անգործուն արագությունը `30 մ / րոպե
Առավելագույն պարապուրդի արագությունը `50 մ / րոպե
1 մմ հաստ շերտ O2 Max կտրման արագություն `
(IPG-1000 լազերային) 10 մ / րոպե
(SPI-CW-1500 լազերային) 15 մ / րոպե
Max կտրում խորություն:
Ածխածնային պողպատից (O2) 7 մմ
Չժանգոտվող պողպատ (N2) 3,5 ~ 4 մմ
Չժանգոտվող պողպատ (O2) 6 մմ
3. Ապրանքի համակարգի ցանկը `
Լազերային
Ֆիտնեսային լազերներ `1000W (SPI- ի ընտրովի)
Արտաքին օպտիկական ուղի եւ կտրող գլուխ
Լազերային կտրող գլուխ Բարձր, ճշգրիտ ավտոմատ կտրման գլուխ
Կափարիչ տվիչ BCS100, ավտոմատ հետեւել
Focusing ոսպնյակը 25.4 F = 100
Հյուրընկալող մեքենան
Մեքենայի հարթակ եւ աքսեսուարներ 3000 մմ * 1500 մմ կտրող գլուխ
The X ակոս գնդակը պտուտակով 4010 բարձր արագությամբ պտուտակով; The 35 լուռ երկաթուղային; ԹԱՅՎԱՆ ՀԻՎԻՆ
5050 բարձր արագությամբ պտուտակով շարժակազմի ուղեծիրի Y առանցքը; ԹԱՅՎԱՆ ՀԻՎԻՆ
Մոլորակային կրճատող VRB140, Ճապոնիա SHIMPO
Հաշվի առնելով Ճապոնիան, NSK- ն
Փոշի ծածկույթ Qingdao, HEMA
Քաշել շղթան PKK, Չինաստան
